如何避免充电桩“升级变砖”？高可用 OTA 架构全解析

随着新能源充电基础设施的规模化发展，充电桩（EVSE）的远程固件升级（OTA）成为日常运维的高频操作。然而，由于固件分发机制与桩端异常处理能力的缺陷，由错误固件引发的“死循环升级（Bricking Loop）”事件频发。本白皮书旨在剖析充电运营商（CPO）在 OTA 过程中面临的核心痛点，对比评估不同技术架构的优劣，并提出基于边缘代理网关与端侧隔离机制的企业级最佳实践方案。

第一章：业务痛点与技术漏洞剖析

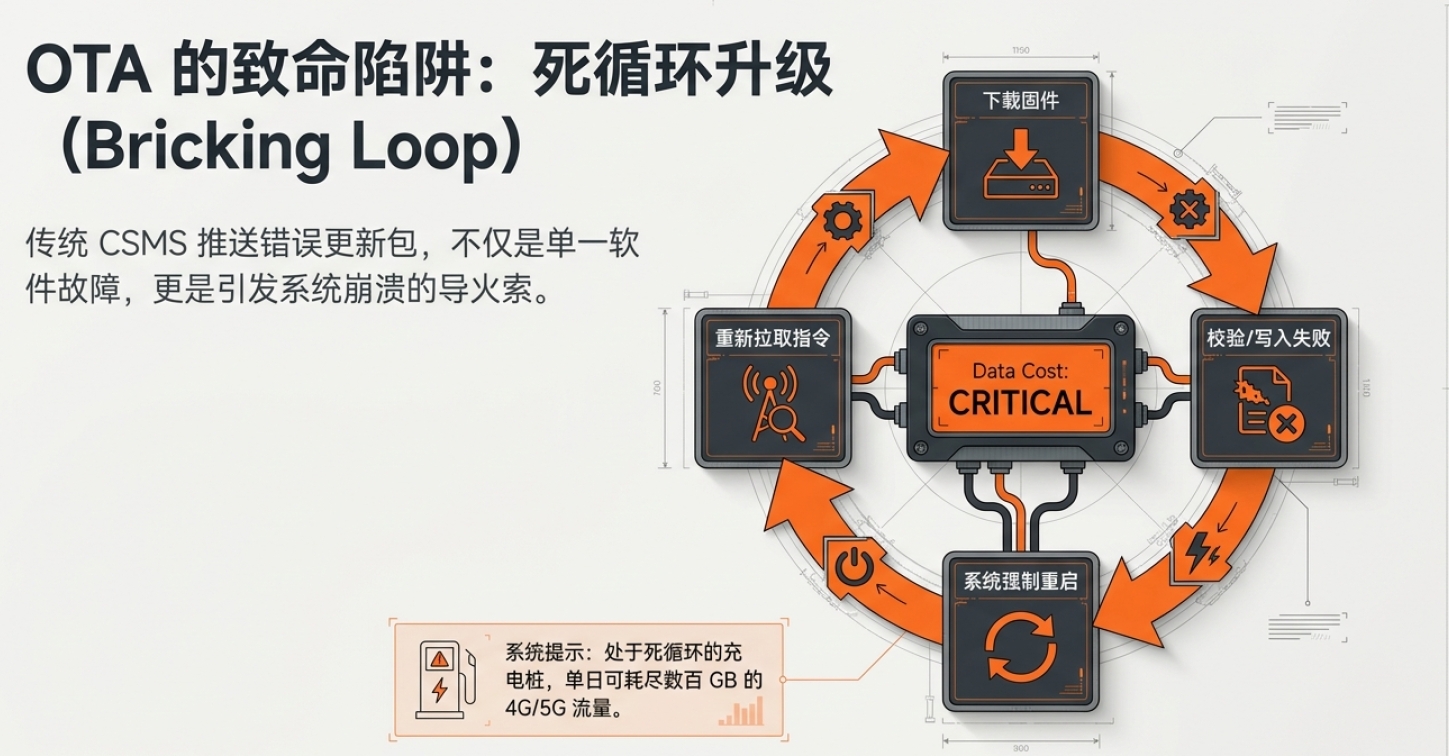

充电站管理系统（CSMS）推送错误更新包导致桩体陷入“反复重启、反复下载”的异常状态，不仅是单纯的软件故障，更是对业务运营的全面打击。

1.1 核心业务痛点

• 灾难性的通信与运维成本（OPEX）：
  桩体在死循环中不断消耗 4G/5G 流量，可能在单日内耗尽甚至超额消耗数百 GB 流量，产生天价资费。同时，远程控制链路瘫痪迫使技术人员必须进行高昂的现场物理干预。
• 业务停滞与品牌受损：
  处于死循环的充电桩无法响应用户指令，直接导致该站点营收归零。更严重的是，若该问题伴随大批量固件下发，可能引发区域甚至全网充电网络瘫痪，引发监管风险与用户信任危机。
• 系统失控状态下的“黑盒化”：
  由于无效下载挤占了所有网络带宽和 CPU 资源，管理平台下发的止损指令（如取消升级、重启）无法下达，系统彻底失去对设备的控制权。

1.2 根本技术漏洞

“死循环升级”暴露出传统 CSMS 与 EVSE 交互设计上的三大底层漏洞：

1. 网络层：无熔断机制。 缺乏针对异常流量的感知与拦截，允许单点设备无限制地向云端拉取数据。
2. 边缘层：缺乏前置校验。 桩端算力薄弱，无法对包完整性与证书有效性进行强校验，导致恶意或损坏包长驱直入。
3. 设备层：回滚与重试策略缺失。 固件写入失败或启动失败后，未引入状态机机制限制重试次数，且缺乏 A/B 双分区等硬件级容灾保护。

第二章：主流解决方案描述与评估

针对上述痛点，行业内演进出了三种不同深度的解决方案。

2.1 传统云端管控优化方案（软补丁策略）

在不增加边缘硬件的前提下，通过优化 CSMS 平台逻辑来降低风险。

• 运行机制：在 CSMS 引入灰度发布（Canary Release）引擎。固件更新按照 测试桩 -> 1%试点 -> 10%扩展 -> 全量 的节奏推送。同时对接物联网卡管理平台，针对单卡流量突增触发 API 级停机熔断。
• 优势：实施成本极低，无需改造现有硬件网络；能有效避免全网级雪崩。
• 劣势：CSMS平台需要定制化发布引擎，这对于管理数万甚至数十万不同品牌充电桩和不同固件的平台来说，复杂度非常高，甚至可能额外导致固件的错误发布。一旦单桩中招，该桩依然会变砖，仍需现场运维；且无法解决由于网络波动导致的反复下载问题。

2.2 端侧双分区容灾方案（硬件级兜底）

从充电桩主板（Bootloader）底层重构固件升级逻辑。

• 运行机制：引入 A/B Bank 双分区设计。新固件下载并写入 B 区后，看门狗（Watchdog）监控其启动状态。若启动失败或未能在规定时间内向云端上报心跳，设备重启后自动引导回 A 区的原健康系统。配合严格的失败重试上限（如 2 次），彻底切断死循环。
• 优势：从物理底层杜绝变砖，拥有最高级别的容灾自愈能力。
• 劣势：需要充电桩主控板具备足够的存储空间（Flash/eMMC），对老旧存量桩不具备可实施性，通常只适用于新一代智能充电桩。

2.3 边缘安全代理网关方案（Edge Computing 模式）

在充电场站局域网部署具备较高算力的 深圳惠志科技的OCPP 代理网关，接管云端与桩端的直接通信。

• 运行机制：
  • CSMS 将更新指令和固件下载URL下发至网关。
  • 网关从云端下载固件，并进行高强度的证书验签与 MD5 校验。
  • 校验通过后，网关拦截原 OCPP 报文，将下载 URL 篡改为本地局域网地址。
  • 桩体从网关高速、免流地拉取固件。网关监控升级状态，如遇连续失败则主动终止分发并上报云端。
• 优势：完美解决流量灾难与验签算力瓶颈。彻底隔离公网风险，且单次下载惠及全站（多桩同源升级），大幅降低带宽消耗。
• 劣势：引入了边缘网关这一单点故障（SPOF）节点，增加了站点的初始建设成本（CAPEX）与网络拓扑复杂性。

第三章：核心方案对比矩阵

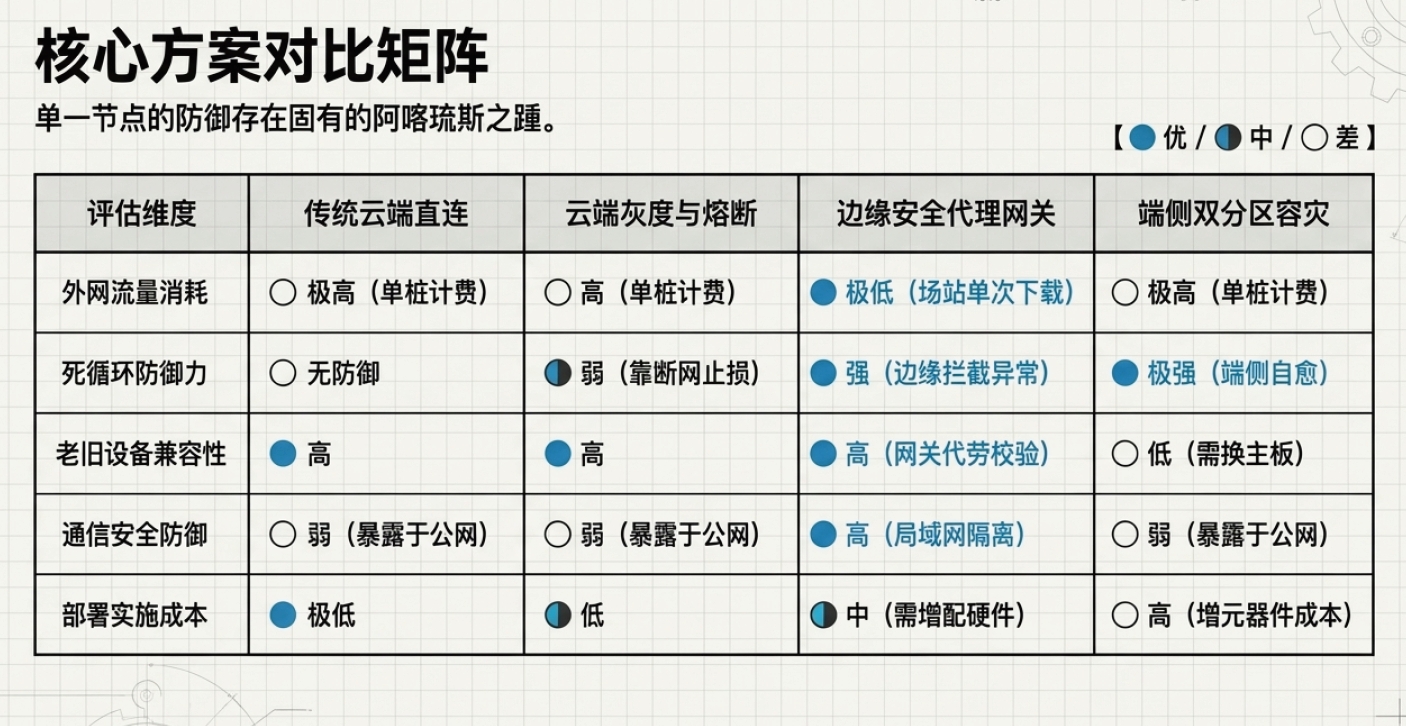

下表对不同维度的解决方案进行了系统性对比：

第四章：企业级最佳实践（云-边-端协同架构）

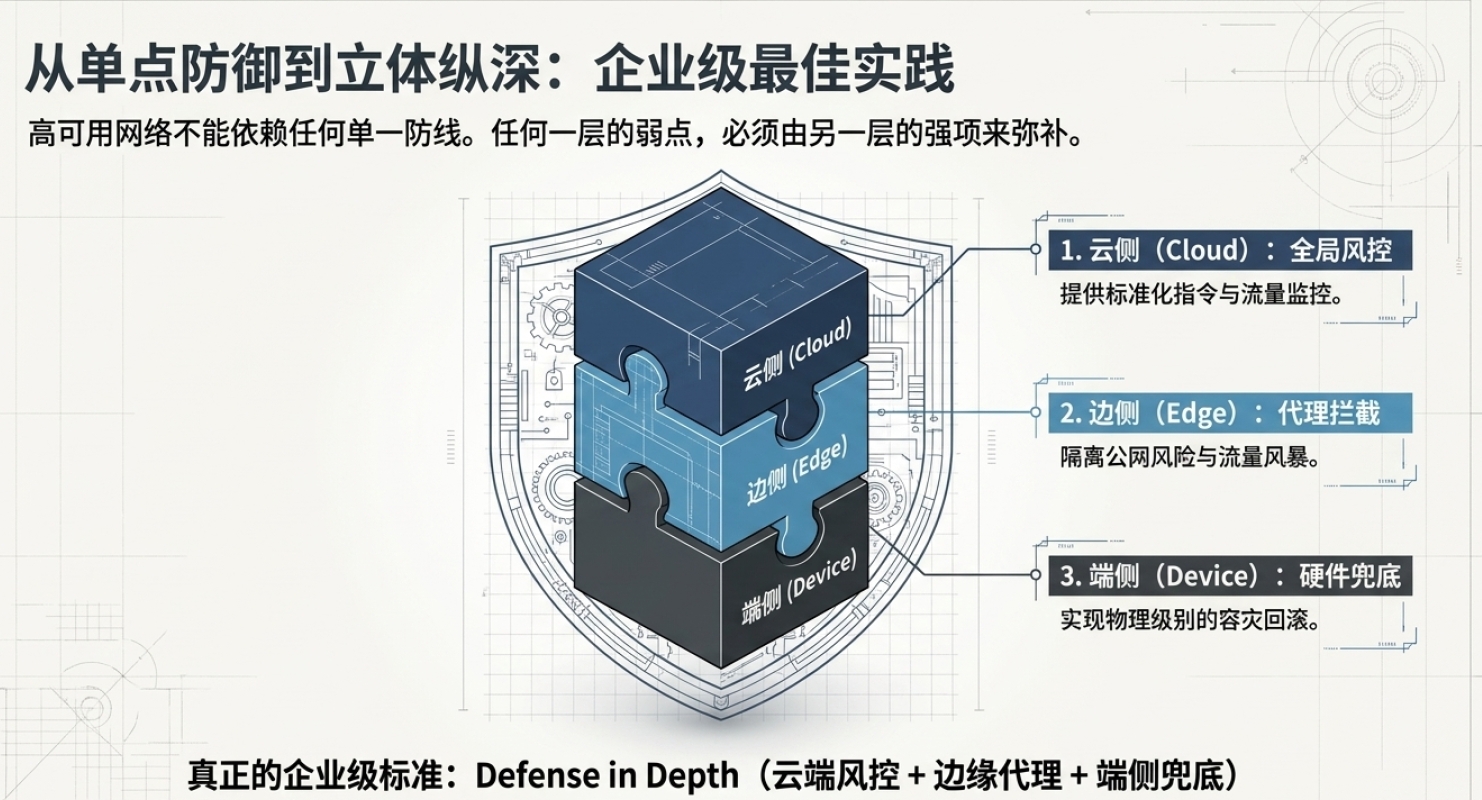

现代高可用充电网络的建设，不应依赖单一节点的防御，而应构建 “云端风控 + 边缘代理 + 端侧兜底” 的三位一体协同架构。

1. 边侧（核心枢纽）：部署容灾型 OCPP 代理网关
   1. 作为场站流量与安全的守门人，网关执行固件本地缓存与高强度验签。
   1. 加入旁路直连设计：网关必须支持“故障透传（Pass-through）”模式。当网关自身的存储或逻辑模块崩溃时，自动降级为透明代理，确保日常刷卡扫码充电业务不受影响。
2. 端侧（最后防线）：强制推行 A/B 分区标准
   1. 在未来的设备集采规范中，明确要求供应商提供基于 Watchdog 监控的双分区固件回滚能力，并硬性规定“连续失败 3 次即锁定 OTA 模块”的重试熔断机制。
3. 云侧（全局指挥）：标准化分发管道
   1. 剥离 CSMS 平台的硬件操控逻辑，专注于业务。通过下发规范的 OCPP 报文设定下载窗口期，配合物联网卡流量监测大屏，实现分钟级的异动告警。

通过实施上述云边端协同架构，充电运营商可将由 OTA 导致的宕机时间缩短 90% 以上，并彻底消除大额超标流量隐患，实现网络的高可用、高安全与低成本运营。
