Modbus转OCPP网关如何消除充电桩单点故障风险

在电动汽车（EV）充电基础设施中，系统的可靠性至关重要。传统的联网架构往往面临由于互联网中断或网关硬件失效导致的系统瘫痪风险。通过采用混合通信架构，特别是利用 Modbus 转 OCPP 协议网关的“网关接入模式”，可以有效消除单点故障。

传统架构的挑战：单点故障风险

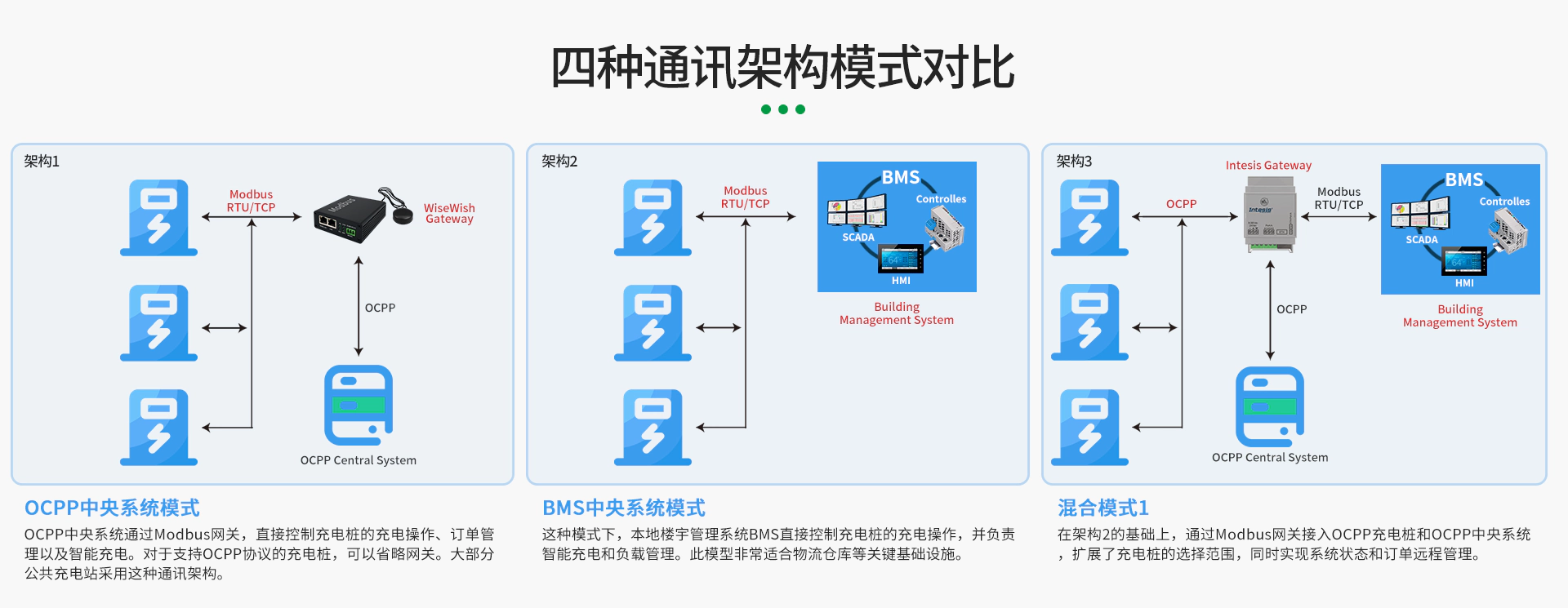

在许多常见的部署模式中，网关被视为通信的唯一通道：

• OCPP 中央系统模式（架构 1）：OCPP 云端平台通过网关直接控制充电桩。如果网关发生故障或云端连接中断，整个站点的充电操作、订单管理和智能充电功能将彻底丧失。
• 网关桥接模式（架构 3）：在此模式下，虽然引入了本地楼宇管理系统（BMS），但充电桩仍需通过网关与 BMS 通信。因此，网关依然是一个单点故障点，其失效会切断 BMS 与充电桩之间的联系。

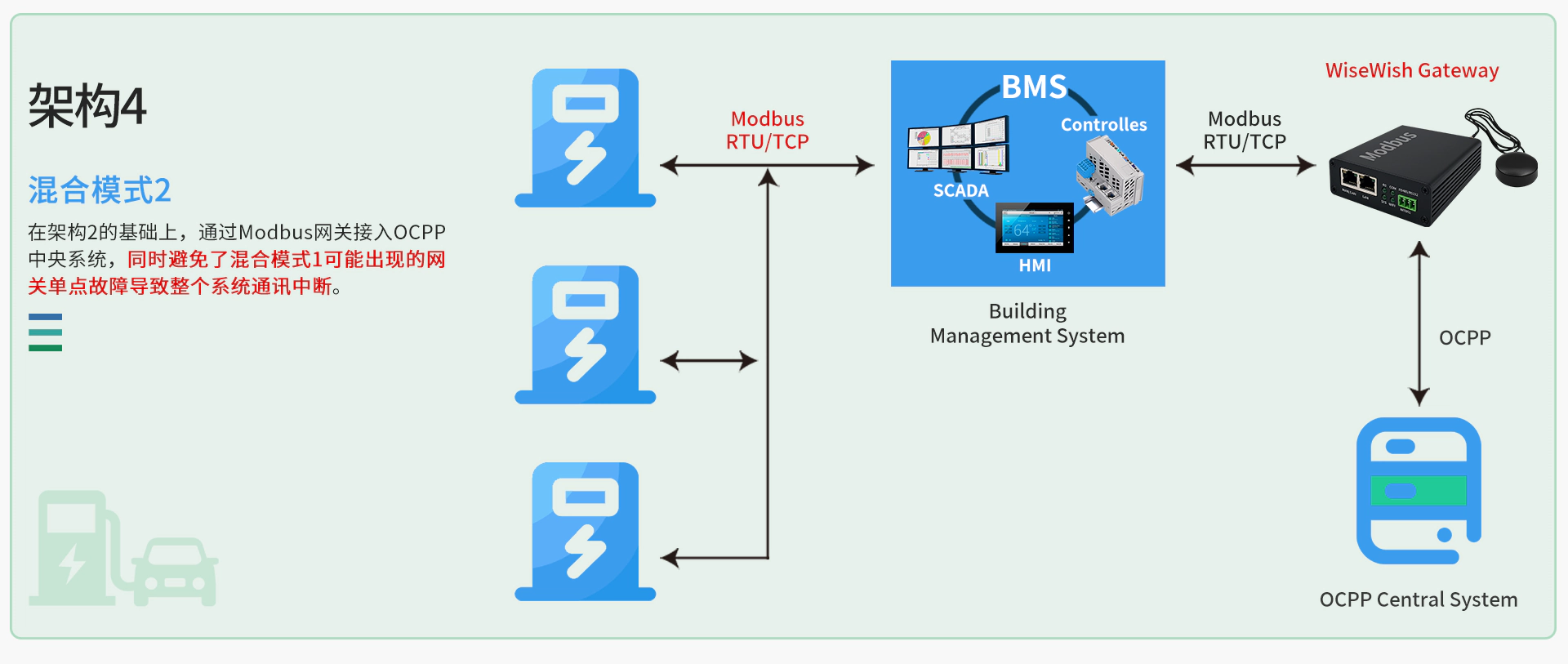

解决方案：网关接入模式（架构 4）

为了彻底解决这一问题，混合架构中的架构 4（网关接入模式）**提供了一种高弹性的拓扑结构。在这种模式下，网关的角色从“必经之路”转变为“并联接口”：

• 物理直连本地控制器：充电桩通过 Modbus 协议直接连接到现场的 BMS 或 PLC，而不是通过网关中转。
• 旁路云端接入：Modbus 网关仅作为系统接入 OCPP 中央系统的接口，负责将本地数据上传云端并接收管理指令。

避免故障的核心逻辑：本地控制优先级

这种架构之所以能避免单点故障，核心在于采用了“本地控制优先级”模型：

• 控制逻辑下沉：核心的充电操作、动态负载管理（DLM）和安全限制逻辑完全运行在本地控制器（BMS）中。
• 网关失效后的自愈：如果协议网关发生硬件损坏，或者互联网连接中断，受影响的仅是远程计费和云端监控等非核心业务。本地的控制回路（BMS 到充电桩）依然保持通畅，充电桩仍能根据实时负载数据正常运行，从而防止因通讯中断导致的整个站点停摆。

关键应用与安全保障

在这种低风险架构下，系统能够更稳定地执行动态负载管理（DLM）。本地控制器通过 Modbus 持续轮询电表获取实时功率，并直接向充电桩发送限功率指令，确保设施不会过载。 此外，这种模式还提供了分层安全策略：

• Modbus 流量被限制在物理安全且逻辑隔离的本地局域网中。
• OCPP 通信则利用 TLS 加密和基于证书的认证来处理面向互联网的外部数据，构建了纵深防御体系。

结论

通过采用深圳惠志科技的Modbus协议网关这样支持“网关接入模式”的协议网关，开发者可以构建一个既具备 OCPP 云端管理便利性，又拥有 Modbus 本地高韧性的系统。 这种架构不仅消除了网关作为单点故障的风险，还确保了在极端的互联网或硬件故障条件下，关键充电基础设施依然能够安全、可靠地运行。
