解析Modbus转OCPP架构4：兼顾本地韧性与云端管理的方案

在电动汽车（EV）充电基础设施的演化中，如何平衡本地控制的稳定性与云端管理的互操作性是技术架构设计的核心。架构 4（网关接入模式） 作为一种先进的混合通信架构，通过将控制逻辑下沉至现场并巧妙利用协议网关，为关键基础设施提供了极高的系统韧性。

1.架构拓扑：物理连接的去中心化

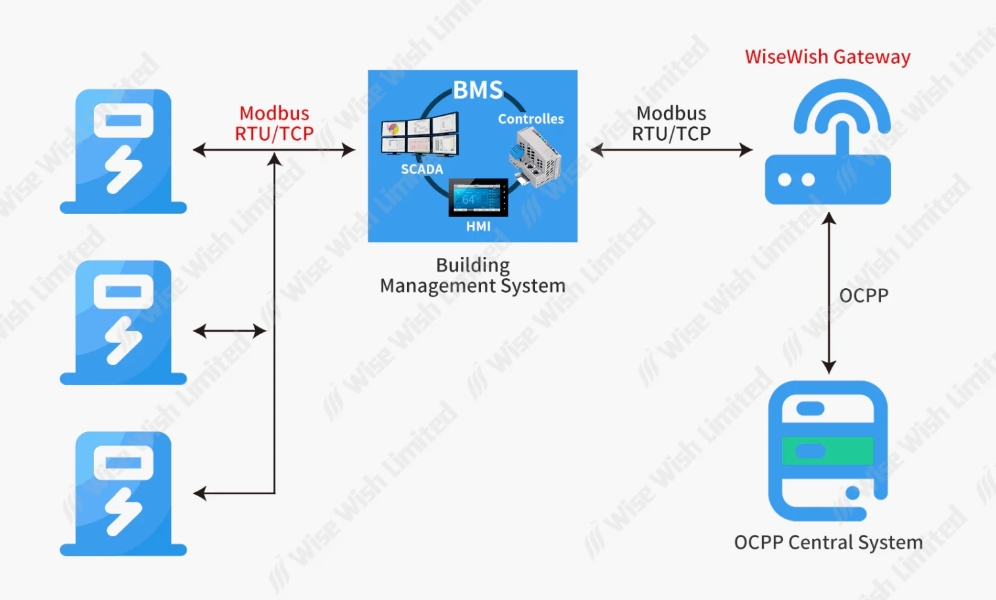

架构 4 是在本地楼宇管理系统（BMS）直接控制模式（架构 2）的基础上演进得来的。其核心特征在于控制路径的独立性：

• 本地控制路径： 充电桩通过 Modbus 协议直接连接到现场的 BMS 或 PLC，不再通过网关作为必经中转站。
• 云端接入路径： 整个系统通过一个 Modbus 协议网关（如 WIS901 系列）安全地接入远程 OCPP 中央管理系统（CSMS）。

这种设计使得现场 BMS 担任主控制器负责本地逻辑，而远程 CSMS 担任云指挥官负责授权、计费等应用层服务。

2.核心技术优势：消除单点故障

架构 4 相比于“网关桥接模式（架构 3）”的最显著优势在于其规避了网关单点故障导致全系统瘫痪的风险。

• 在架构 3 中，网关位于 BMS 和充电桩之间，一旦网关失效，通讯将彻底中断。
• 在架构 4 中： 由于充电桩直连 BMS，即便协议网关硬件损坏、死机或互联网连接中断，本地控制回路依然保持畅通。这种模式确保了核心功能在极端情况下的连续性。

3.运行逻辑：本地控制优先级

架构 4 采用了典型的“本地控制优先级”模型（Model 1）：

• 控制逻辑位置： 所有的控制逻辑都存储在现场的本地控制器内，而非云端。
• 动态负载管理 (DLM)： 本地控制器利用 Modbus 协议持续轮询主电表数据，实时计算电力预算并向充电桩发送限功率指令。由于整个闭环控制回路在本地运行，其响应速度快且灵活，能有效防止设施过载并规避昂贵的电力升级费用。

4.纵深防御的安全体系

针对 Modbus 协议缺乏原生安全机制（纯文本传输）的弱点，架构 4 构建了分层安全模型：

• 物理隔离： 将不安全的 Modbus 流量严格限制在物理安全且逻辑隔离的局域网（LAN）中。
• 强加密： 所有面向互联网的外部通讯均由 OCPP 协议接管，强制执行 TLS 加密并支持基于证书的身份验证，从而形成纵深防御的安全态势。

5.应用场景与落地建议

架构 4 因其极高的抗中断能力和低网络依赖性，成为以下场景的理想选择：

• 关键基础设施： 如物流仓库、公交调度场站等不能容忍充电中断的场所。
• 车队运营： 需要稳定本地控制以确保车辆周转效率的场景。
• 信号不稳定站点： 互联网连接波动较大的偏远或地下环境。

实施建议： 为实现这一架构，建议选用如 WIS901 系列 这样具备高度定制能力的协议网关。该网关不仅支持架构 4 的灵活部署，还能根据不同厂商设备的 Modbus MAP 进行定制开发，并符合 EN18031 网络安全认证标准，为高韧性系统提供坚实的底层支撑。

总结

架构 4（网关接入模式）通过“本地韧性（Modbus）+ 云端管理（OCPP）”的结合，成功解决了网关单点故障的行业难题。它为充电站运营商提供了一个安全、可扩展且在断网状态下依然具备完整控制能力的未来就绪型解决方案。
