OCPP协议网关双通道智能运维架构

随着充电基础设施规模化部署，单一 OCPP 通道同时承载计费交易与运维遥测，已经难以满足高可用、高安全、低成本运维的要求。 本白皮书提出一种面向充电网关/终端的“双通道网关架构”：将“价值通道（Value Stream）”与“健康通道（Health Stream）”物理与逻辑解耦，分别承载 OCPP 业务交易与 MQTT/HTTPS 运维遥测与诊断数据。

实践表明，该架构可在不改动既有 OCPP 业务接口的前提下，实现多维可观测性和精准诊断：典型项目中，故障根因定位时间缩短约 60%，现场出勤（truck roll）次数显著下降，设备可用率与业主 SLA 明显提升。

2. 现状问题与挑战

在主流部署中，充电桩通过单一 OCPP 通道与 CSMS 通信，该通道同时承担以下职能：

·       业务交易：Authorize、StartTransaction、StopTransaction、MeterValues 等。

·       状态上报：StatusNotification、Heartbeat、BootNotification 等。

·       少量诊断：通过 DataTransfer 或扩展自定义字段承载临时调试信息。

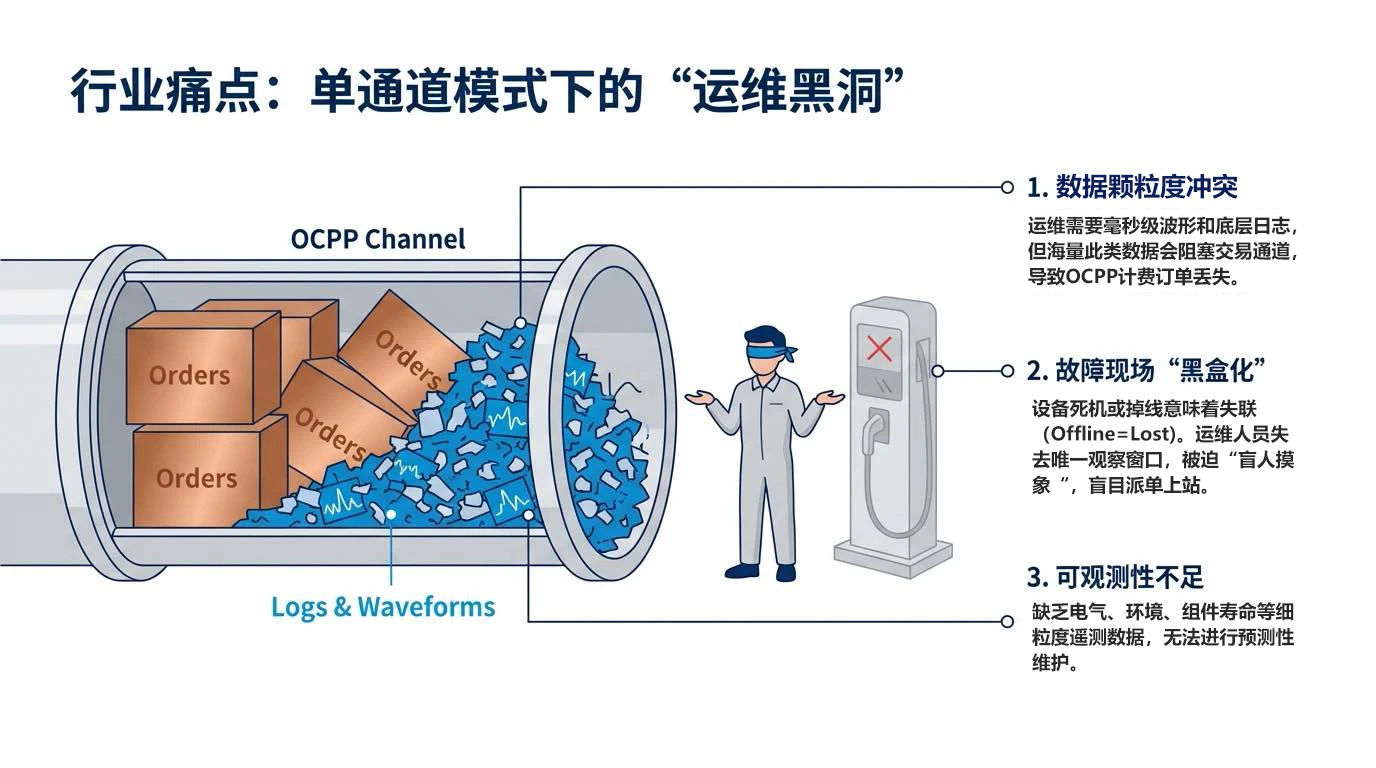

这带来几类典型问题：

·       可观测性不足

o   仅依赖 OCPP 状态与计量数据，缺少电气、环境、组件寿命等细粒度遥测，难以构建可靠的健康模型与预测性维护。

o   多厂家设备对扩展字段支持不一致，导致诊断数据碎片化。

·       故障排查成本高

o   复杂故障往往需要现场工程师接入串口、CAN 或专用工具抓取日志与波形，单次现场出勤成本高且周期长。

o   间歇性故障难以复现，无法在事后还原故障时刻的运行快照。

·       安全与合规压力增大

o   单通道混合承载交易与调试信息，容易在日志、转储中暴露用户标识、支付信息等敏感数据，不利于满足隐私与安全合规要求。

o   远程维护需要打通 SSH/Telnet 等运维入口，若与业务通道混用，将放大攻击面。

·       资源与扩展受限

o   终端 MCU/网关资源有限，将复杂遥测与大体量日志堆叠在 OCPP 通道上，容易影响业务消息实时性与可靠性。

3. 双通道网关总体架构

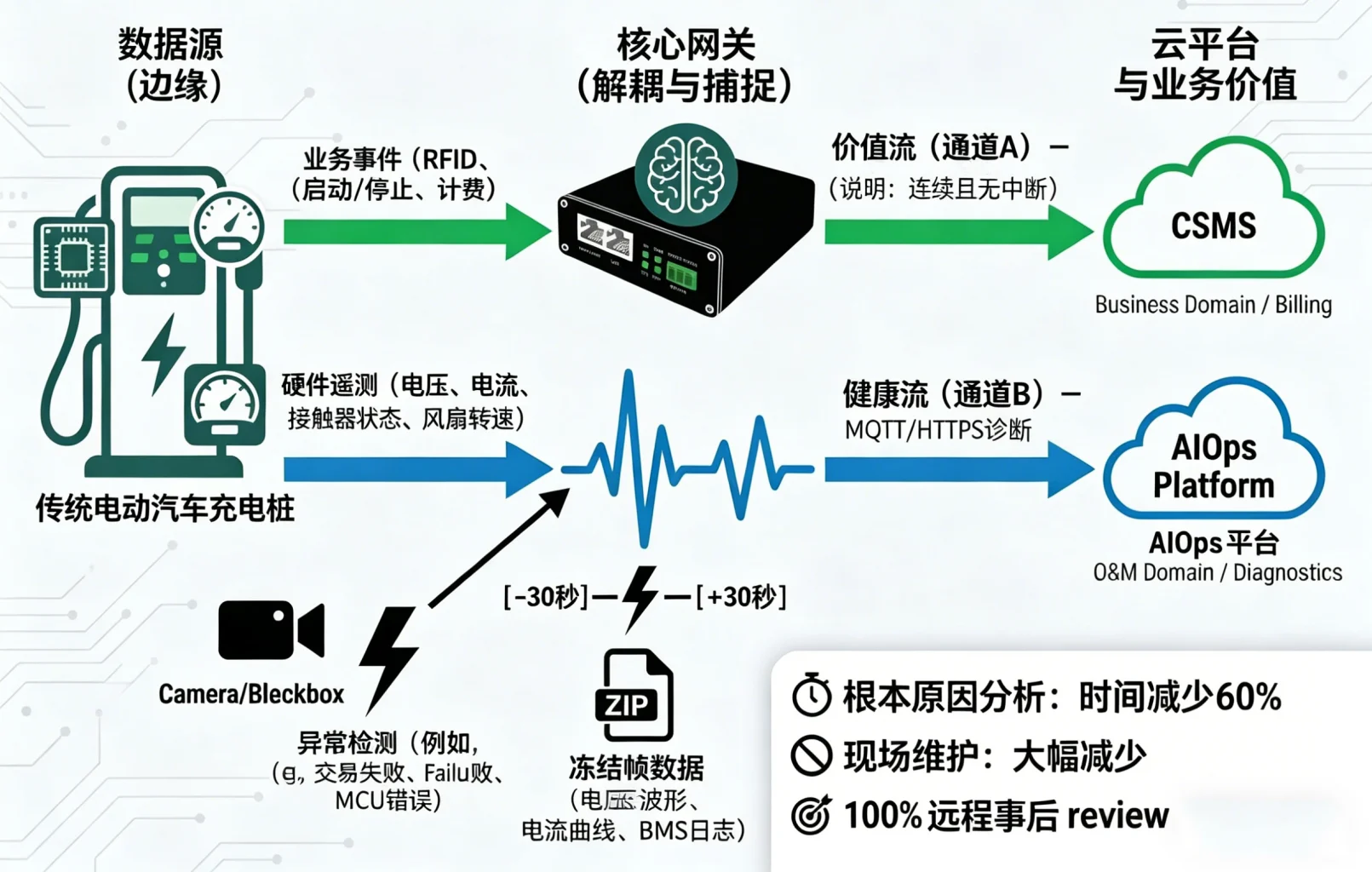

双通道网关在充电桩网关上将通信能力划分为两个互相隔离但协同工作的通道：

·       价值通道（Channel A / Value Stream）

o   协议：OCPP 1.6J / 2.0.1 over WebSocket/WSS。

o   目标：承载与营收直接相关的业务交易、计费与用户交互逻辑。

o   对接：CPO 的 CSMS、清结算平台、运营门户。

·       健康通道（Channel B / Health Stream）

o   协议：MQTT over TLS 或 HTTPS（REST），支持 1 Hz 级别遥测与批量诊断快照上传。

o   目标：承载运行遥测、组件健康、黑盒快照、远程诊断与运维控制。

o   对接：运维中台、AIOps/预测性维护平台、日志与指标系统（如时序数据库、消息总线等）。

3.1 边缘侧（充电桩/网关）

在终端/网关中，双通道架构采用分层设计：

·       设备接入层：

o   通过 Modbus, CAN, SPI, UART 等接口采集电气参数、BMS 数据、接触器循环计数、锁机构动作次数、风扇转速等组件健康指标。

·       协议适配层：

o   将业务事件封装为 OCPP 消息，经 Channel A 发往 CSMS。

o   将遥测、快照与诊断事件封装为 MQTT topic 或 HTTPS 请求，经 Channel B 发往运维平台。

·       本地边缘逻辑：

o   边缘过滤与聚合，控制上送频率与粒度，避免对窄带网络造成压力（如按规则汇总 1 Hz 数据为 10 s/1 min 统计）。

o   本地健康评分与告警预判，将重要事件通过两条通道协同上报（例如通过 OCPP 触发告警，通过 Health 通道上传丰富诊断数据）。

3.2 云端平台

在云侧，可分别部署面向业务与运维的两个逻辑域：

·       业务域（Business Domain）

o   核心系统：CSMS、账单系统、用户 App/Portal。

o   关注指标：交易成功率、会话时长、电量、充电功率、SLA 等。

·       运维域（Operations Domain）

o   核心系统：遥测与日志平台、AIOps 引擎、工单与派单系统。

o   关注指标：设备健康度、故障率与 MTTR、预测性维护命中率、现场出勤次数与成本等。

两域之间通过数据总线或 API 进行必要信息的脱敏汇总与共享，例如基于健康评分动态调整站点运营策略，或在用户体验下降前触发运维动作。

4. 关键技术特性

4.1 黑盒快照（Freeze Frame）

黑盒快照用于在故障发生前后自动捕获多源数据，形成“事件时间轴”：

·       触发条件：

o   OCPP 层检测到频繁失败（如反复 StartTransaction 失败）、反复插拔、异常停机等。

o   底层 MCU 或 BMS 报告特定错误码或保护动作。

·       快照内容：

o   时间窗口：典型为故障点前后 30–60 秒。

o   数据维度：电网电压/频率、充电电流曲线、接触器开闭状态、锁机构动作、模块温度/风扇转速、4G/5G 信号质量等。

o   协议层：关键 OCPP 报文摘要、BMS 报文摘要、内部错误寄存器等。

黑盒快照通过 Health 通道批量上传，并与 OCPP 会话 ID 关联，支持事后远程复盘，无需现场复现问题。

4.2 安全透传运维（Secure Pass-through）

双通道网关通过受控方式暴露安全运维能力，而不直接在公网打开 SSH/Telnet：

·       由云端运维平台发起临时运维会话申请，经双向认证后在 Health 通道上建立端到端加密隧道，转发有限制的命令或 RPC。

·       桩侧仅允许白名单命令或容器化运维代理执行，所有操作留痕审计。

·       敏感运维通道与 OCPP 业务通道在网络与进程级隔离，防止横向移动与权限滥用。

4.3 边缘过滤与带宽控制

为适配蜂窝网络环境，Health 通道需要精细化控制流量与频率：

·       配置化频率：支持从 1 Hz 到分钟级的可配置采样与上送频率。

·       事件驱动上报：常规低频心跳 + 异常事件高频上报（如温度突增、电压跌落、功率骤变等）。

·       本地聚合与压缩：对高频波形进行聚合统计，仅在触发规则时上传原始高频数据或快照。

实测表明，合理的边缘过滤策略可以在不牺牲诊断效果的前提下，将运维遥测带宽控制在每桩每月数百 MB 以内。

4.4 环境与通信指纹

持续采集环境与通信质量参数，可以构建充电站“环境指纹”：

·       电力侧：三相电网电压、电网频率波动。

·       环境侧：环境温度、湿度、机柜温度与风扇状态。

·       通信侧：4G/5G RSSI、RSRP、SINR、BER 等指标。

这些参数帮助运维区分“设备问题”与“外部环境问题”（如站点局部过热、电网质量差或网络覆盖不足），避免盲目更换设备或重复派单。

5. 运维遥测与预测性维护

5.1 遥测参数体系

基于双通道架构，运维遥测可以系统化覆盖以下参数维度：

·       电气与环境

o   电网三相电压、电网频率、输出电流/功率、功率因数、谐波指标（若硬件支持）。

o   环境温度、机柜温度、湿度，降额运行状态标志。

·       组件健康（SOH）

o   接触器 K1/K2 开合次数、异常比率。

o   枪锁机构动作次数与失败统计。

o   功率模块“剩余寿命”估计（基于温度/负载历史与厂商曲线）。

o   风扇转速与启停次数。

·       深度诊断快照

o   BMS 报文摘要与错误掩码。

o   MCU 内部错误寄存器、复位原因代码。

o   电压/电流/温度曲线片段及事件标签。

5.2 预测性维护：估算 vs 直接测量

在预测性维护中，常见有两种策略：

·       基于 OCPP 估算

o   利用 StartTransaction/StopTransaction、MeterValues 和简单状态信息估算设备负载与健康度。

o   优点：对既有设备无侵入，兼容性好。

o   局限：对组件级家底不清晰，对间歇性故障敏感度低。

·       基于直接测量

o   通过 Health 通道获取模块温度、电流纹波、接触器循环计数等底层指标，并引入厂家寿命模型或机理模型。

o   优点：可进行部件级剩余寿命预测，准确识别高风险设备与部件。

o   要求：需要额外传感、网关算力和遥测带宽。

在双通道网关支持下，推荐采用“估算 + 直接测量”的混合策略：对全网设备基于 OCPP 做轻量预测，对重点站点或高价值设备启用细粒度直接测量模型，从而在成本与精度之间取得最优平衡。

6. 安全与合规设计

双通道架构在安全上遵循“强隔离、最小暴露”的原则：

·       通道隔离

o   价值通道仅暴露标准 OCPP 接口，运行在受控 DMZ 或专用业务网段。

o   健康通道仅连接到运维域，使用独立证书与访问控制策略。

·       加密与认证

o   两条通道均强制使用 TLS，支持证书双向认证与证书生命周期管理。

o   对运维操作实施多因素认证与操作审批，避免滥用运维能力。

·       隐私与数据最小化

o   健康通道中不传输持卡人信息、车主账户信息等敏感字段，仅使用匿名设备 ID 和会话 ID。

o   故障日志与快照在上传前进行脱敏处理，避免携带原始用户标识。

·       供应链与固件安全

o   将 OTA 能力也封装在 Health 通道，通过签名验证、灰度发布、回滚策略确保升级安全可靠。

7. 业务价值与落地路径

7.1 核心收益

在典型 CPO 项目中的收益可以概括为：

·       故障诊断效率

o   通过黑盒快照与组件健康遥测，复杂故障根因定位时间缩短可达 60%。

·       运维成本

o   通过预测性维护与精确派单，避免“无效出勤”和过度预防性更换，运维成本显著降低。

·       可用率与 SLA

o   提前识别高风险设备并安排窗口维护，站点级可用率提升，有助于满足合同 SLA。

·       生态兼容

o   保持 OCPP 侧完全兼容现有 CSMS，对 CPO 现有系统改动最小，仅新增运维域与双通道网关。

7.2 分阶段实施路径

为降低一次性改造风险，建议按照以下路径推进落地：

1.    评估与建模

o   盘点现有桩型与网关能力，确定可采集的底层参数与协议。

o   在实验站点构建健康指标体系与初始预测模型。

2.    双通道试点

o   部署双通道网关，打通 Health 通道至运维平台。

o   聚焦少量重点站点进行数据采集与模型校准。

3.    运维闭环建设

o   将健康评分与告警接入工单/派单系统，实现“自动告警 → 评估 → 派单 → 复盘”的闭环。

o   与业务域协同，例如对高风险设备临时降额、限制使用时间窗口等。

4.    规模化推广

o   制定统一运维遥测与接口规范，对接更多厂商设备。

o   持续优化模型与策略，以站群为单位滚动升级。

8. 结语

双通道网关架构通过对价值通道与健康通道的解耦，实现了业务交易与运维遥测的并行演进：既保持 OCPP 生态兼容，又为深度可观测性、预测性维护与安全运维提供基础设施。 对于面向规模化、长生命周期的充电网络运营方而言，双通道将逐步从“技术选项”演变为“基础能力”，成为高可用、高安全与高效率运维体系的关键支撑。
